I
site analysis
Location : ตั้งอยู่ในเขตวัฒนา ย่านเอกมัยในกรุงเทพฯ
zoning & neighborhood
visuality
1
3
2
4
5
6
7
building code
กฎกระทรวงผังเมืองกรุงเทพมหานคร
ที่ตั้ง : เขตวัฒนา จังหวัดกรุงเทพมหานคร (12.56 ตารางกิโลเมตร)
ลักษณะพื้นที่ : พื้นที่สีน้ำตาล ย.10 ประเภทที่อยู่อาศัยหนาแน่นมาก
ระยะร่น
CONCEPTual
แนวความคิดในการออกแบบคือ ออฟฟิศที่ช่วยคลายเครียดให้กับพนักงาน
โดยการเพิ่มพื้นที่กิจกรรมต่างๆ ที่ช่วยคลายเครียดเข้าไปใส่ในบริเวณด้านหน้าของตัวตึก
เพื่อให้คนที่มองจากข้างนอกได้เห็นกิจกรรมต่างๆภายในตึก ซึ่งเป็นจุดเด่นของตึกนี้
Co-Working Space
Roof Top Bar

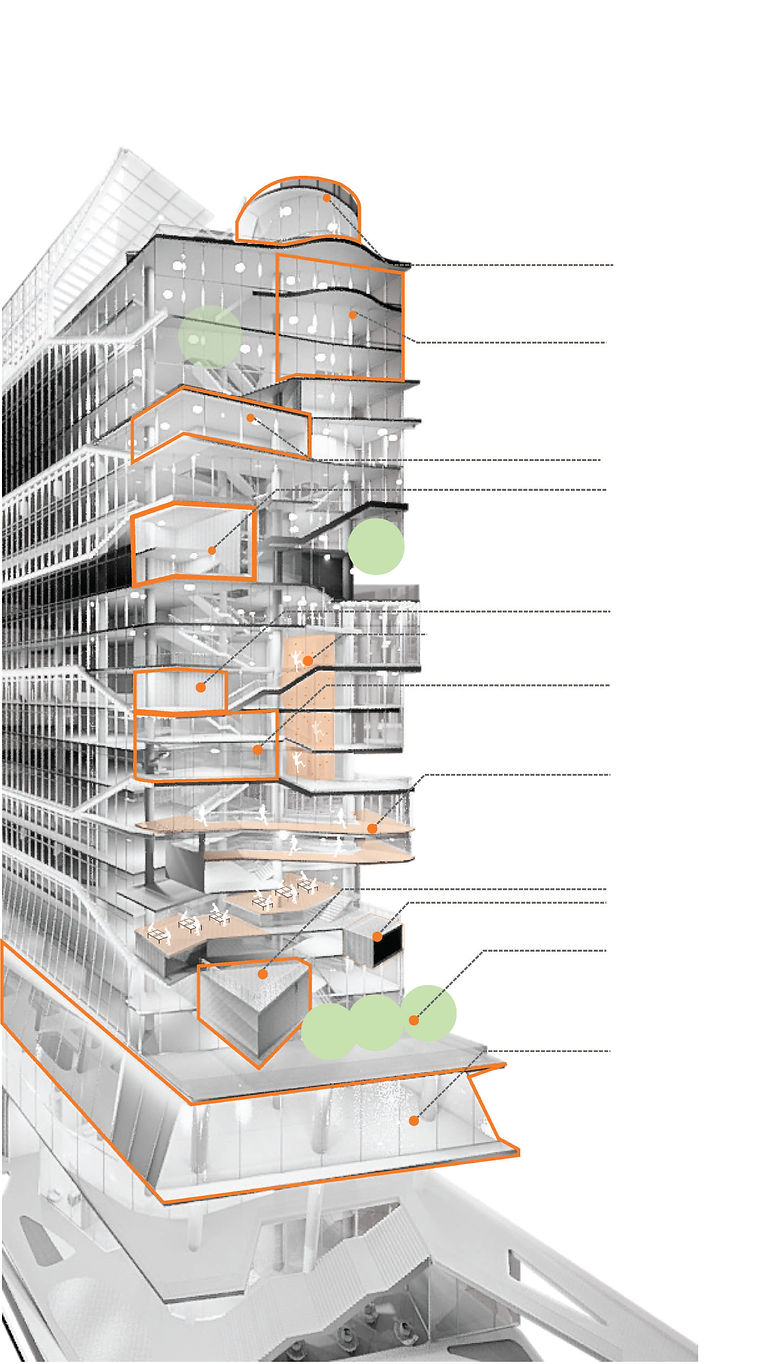

program diagram
Massage Room
Library
Yoga Room
Fitness
Track
Auditorium
Karaoke
Outdoor Garden
Retail
structural system
Material
วัสดุส่วนใหญ่คือ คอนกรีตเสริมเหล็ก
เนื่องจากเป็นโครงสร้างคอนกรีต มีบางส่วนเป็นโครงเหล็ก
ที่บริเวณยอดตึก ส่วนตัว facade จะเป็นกระจก Curtain wall
ประเด็นที่สนใจในเคสนี้คือการใช้ Spine Column
เนื่องจากอาคารที่ออกแบบมีความจำเป็นต้องใช้เสาเอียง
และได้นำลักษณะการเอียงและองศาที่เหมาะสมเข้ามาใช้ในอาคาร
สำหรับเคสนี้โครงสร้างหลักที่ใช้เป็นโครงสร้าง post tension
มีการใช้ Spine Column หรือ เสาเอียงที่ด้านหน้าของตัวตึกเนื่องจากพื้นชั้นล่างๆ นั้นใหญ่กว่าพื้นชั้นบน
จึงจำเป็นต้องเอียงเสามารับพื้นเเทนการเพิ่มจำนวนเสา
Gravity System
การถ่ายเเรงในเเนวตั้ง
โครงสร้างหลักที่ช่วยถ่ายน้ำหนักอาคารลงสู่ฐานรากคือ Core ที่เป็น shear wall และเสาคอนกรีตเสริมเหล็กโดยมีระยะจาก core
ถึงกึ่งกลางเสา คือ 10 เมตร ส่วนระยะ span เสา
คือ 8 - 11 เมตร
โครงสร้างพื้น เป็นพื้น Post tension หนา 30 cm
โครงสร้างพื้นยื่น มีพื้นบางส่วนที่ต้องมี band beam เนื่องจากมีระยะยื่นค่อนข้างมากประมาณ 6 เมตร บริเวณของ podium ของอาคาร
Leteral System
โครงสร้างรับเเรงทางด้านข้าง
สำหรับโครงสร้างหลักที่ใช้รับเเรงทางด้านข้างคือ
Shear wall หนา 30 cm บริเวณ core ของอาคาร
ที่เป็นปล่องลิิฟต์ และบันไดหนีไฟ
การ Bracing ใช้ในส่วนของยอดตึกที่ออกแบบ
เป็นเฟรมเหล็กปิดยอดตึก ที่ต้องมีการ Bracing เนื่องจากตำแหน่งของโครงเหล็กนี้อยู่สูงแรงกระทำจากลมนั้นค่อนข้างมาก จึงต้องมีการค้ำไม่ให้เฟรมเหล็กนั้นเกิดการเอียงตัวเนื่องจากเเรงลม
Typical member size
ใช้เสากลมคอนกรีตเสริมเหล็ก รัศมี 0.6 พิื้นที่หน้าตัด = 3.14 x 0.6x0.6 = 1.13 ตารางเมตร
Shear wall หนา 30
Bracing เฟรมเหล็กที่ยอดตึก
ป้องกันการเอียงตัวจากแรงลม
building system
HVAC
Cooler Water Supply
Cooler Water Return
Chilled Water Supply
Chilled Water Return
SANITARY
ELECTRICAL
VERTICAL CIRCULATION
น้ำดี
น้ำเสีย
ไฟฟ้าเเรงสูง
ไฟฟ้าเเรงต่ำ
ไฟฟ้าสำรอง
ตู้ EP รับโหลดไฟจาก EMDB
ตู้ DB รับโหลดไฟจาก MDB
High Zone
Low zone
ลิฟท์แก้ว สำหรับพื้นที่ facility พิิเศษ
ลิฟท์ Retail & Parking
บันไดหนีไฟ
ENERGY
Component of section
ผนังชนิดที่ 1 ผนังกระจกสองชั้น
ผนังชนิดที่ 2 ผนังก่ออิฐมวลเบาฉาบปูน
ผนังชนิดที่ 3 ผนังคอนกรีตฉาบปูน
กระจกเขียว หนา 10 mm
Air Gap
ปูนฉาบ 1 cm
คอนกรีตมวลเบา 10 cm
ปูนฉาบ 1 cm
คอนกรีตหนา 30 cm
Section of Wall
ผนังแบบที่ 1
ประกอบด้วยผนังชนิดที่ 1
ผนังแบบที่ 2
ประกอบด้วยผนังชนิดที่ 1 + ชนิดที่ 2 + ชนิดที่ 3
Wall Area
Report of Envelop System
efficiency

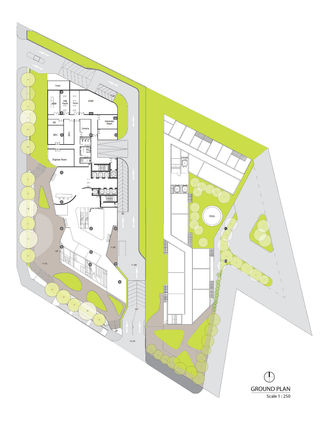

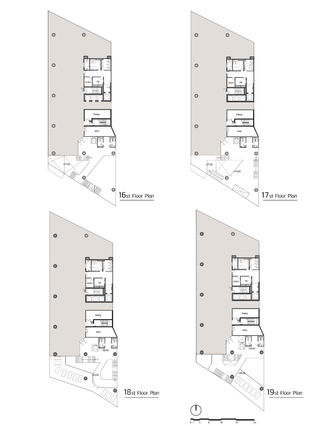

drawing & Model
