site analysis-01.jpg

site analysis

กระท่อมปัญปัน
อำเภอ มวกเหล็ก , จังหวัด สระบุรี
ประเทศไทย

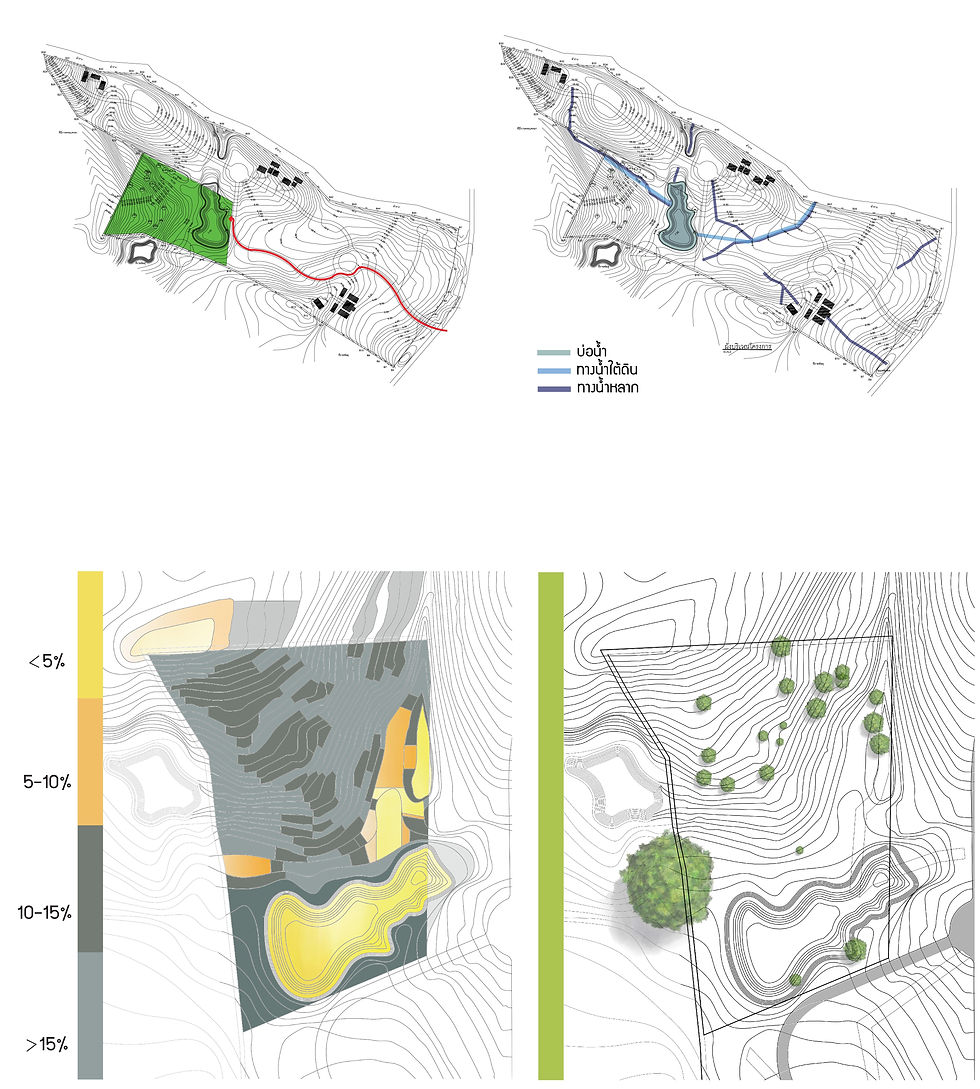

Location

access

waterway

site analysis02-01.jpg
ระดับความลาด
ต้นไม้หลักใน Site

user

site analysis03-02_edited.jpg
พระ
แม่ชี
อุบาสก
อุบาสิกา
นั่งสมาธิ
04.00
05.00
06.00
08.00
08.30
08.45
10.00-14.00
15.00
16.00
18.00
19.00
20.00
21.00
ทำวัตรเช้า
ออกบิณฑบาตร
กลับถึงวัด
ฉันภัตตาหาร
นั่งสมาธิ/เดินจงกรม
ทำความสะอาด
เก็บกวาดลานวัด
ฉันน้ำปานะ
ขึ้นศาลานั่งสมาธิ
ทำวัตรเย็น
ฟังธรรมวินัย
กลับกุฎิ
ตื่นนอน
ทำกิจส่วนตัว
ทำวัตรเช้า
จิตอาสา ทำความสะอาดลานวัด/ทำหน้าที่ต่างๆ
รับประทานอาหาร
นั่งสมาธิ/เดินจงกรม
ทำความสะอาด
เก็บกวาดลานวัด
ดื่มน้ำปานะ
ขึ้นศาลานั่งสมาธิ
ทำวัตรเย็น
ฟังธรรมวินัย
กลับที่พัก

TOPOGRAPHY

site analysis05-02.jpg
ตั้งอยู่ทางทิศตะวันออกของจังหวัดสระบุรี
มีลักษณะภูมิประเทศเป็นที่ราบสูงเชิงเขาใหญ่สลับกับทุ่งราบ
ส่วนใหญ่เป็นพื้นที่ราบสูง และราบเชิงภูเขาสลับซับซ้อน
เขตพื้นที่มีความลาดชัน เฉลี่ยเกิน 35%
ระดับดินเดิม
Carbornate aquifer, Pc
กลุ่มหินสระบุรี นอกจากจะประกอบด้วยหินปูนแล้ว
ยังมีหินดินดาน หินทราย หินดินดานกึ่งหินชนวน
หินชนวน หินฟิลไลต์ หินชิสต์และหินเชิร์ต

CLIMATE & SITE CONFIGURATION

site analysis-02.jpg
ลมในฤดูร้อนเป็นส่วนใหญ่
ลมพัดจากทิศใต้ และตะวันตกเฉียงใต้
พระอาทิตย์ขึ้นทางทิศตะวันออก
อ้อมเป็นวงโคจรค่อนมาทางทิศใต้
และตกในทางทิศตะวันตก
ลมทั่วๆไปจะพัดจากตะวันตกเฉียงใต้
ไปทางตะวันออกเฉียงเหนือ
และจากตะวันออกเฉียงเหนือ
มาทิศตะวันตกเฉียงใต้
Yearly Forecast
ลักษณะอากาศแบบฝนเมืองร้อนเฉพาะ
มีอุณหภูมิเฉลี่ยตลอดปี 28-29 องศาเซลเซียส
ข้อดี
อยู่ห่างไกลความวุ่นวาย
ใกล้ชิดกับธรรมชาติ
มีความร่มรื่นและอากาศบริสุทธิ์
เป็นพื้นที่โปร่งโล่งอยู่ท่ามกลางหุบเขา
ข้อเสีย
พื้นที่มีลักษณะเป็นเนินเขาลาดชัน
ทำให้ไม่สะดวกต่อการเดินภายในไซต์
และลำบากต่อเด็กและผู้สูงอายุที่มาใช้งาน

site section

SECTION A
SECTION B

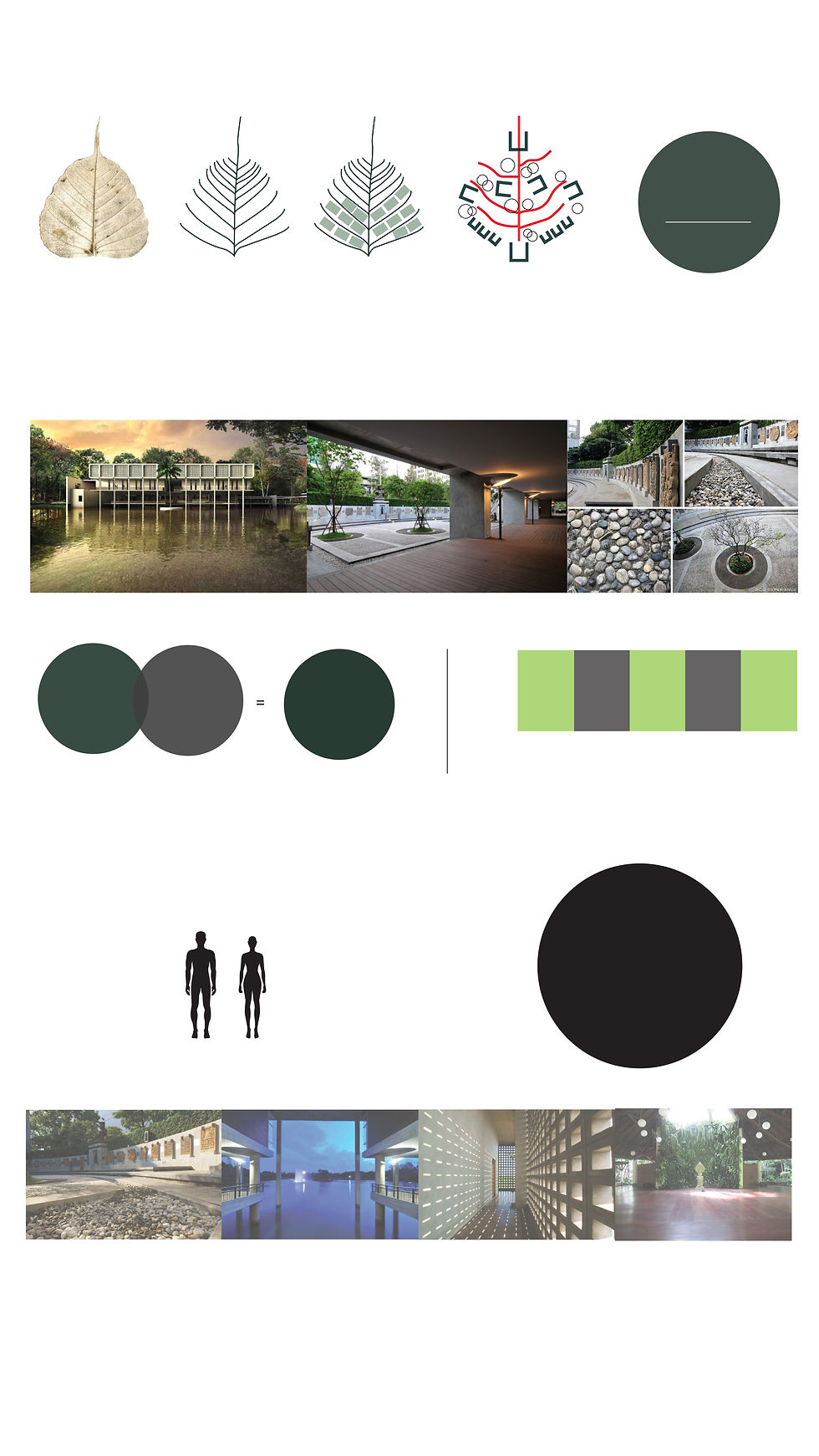

CONCEPTUAL DESIGN

เส้นแกน
CASE STUDY
สวนโมกข์กรุงเทพ
'' เรียบง่าย สงบ ถ่อมตัว และกลมกลืนกับธรรมชาติ ''
ธรรมชาติ
สถาปัตยกรรม
ความกลมกลืน
outdoor
space
indoor
space
indoor
space
outdoor
space
outdoor
space
ลักษณะการวาง indoor และ outdoor สลับกัน
ช่วยให้ห้องต่างๆมีความโปร่งมากขึ้น
FUNCTION ANALYSIS
ธาตุ 4
    ธาตุดิน
    ธาตุน้ำ
    ธาตุลม
    ธาตุไฟ


ดิน
SENSE
   รูป           มองเห็น (ตา)
   รส           รับรส (ปาก)
   กลิ่น         ได้กลิ่น (จมูก)
   เสียง         ได้ยิน (หู)
   การสัมผัส    สัมผัส (กาย,ผิวหนัง)
ร่างกายมนุษย์
การหลอมรวมธรรมชาติ
ธาตุดิน น้ำ ลม ไฟ
ให้เป็นหนึ่งเดียวในงานสถาปัตยกรรม
น้ำ
ลม
ไฟ
พืื้น กำแพง
texture - material
สถาพแวดล้อม
แม่น้ำ ลำธาร
น้ำธรรมชาติ น้ำประดิษฐ์
แนวทางของน้ำ
อากาศ ลม
ช่องเปิด ช่องลม
ทิศทางของลม
แสง เงา ความอบอุ่น
ช่องแสง
ทิศทางของแสงแดด
out door with nature
indoor
พื้นที่นั่งสมาธิ
พื้นที่เดินจงกรม
พื้นที่นั่งฟังธรรม

CONCEPTUAL DIAGRAM

building
การวางอาคารตาม zoning
zoning
Private Space
Semi Private Space
Semi Public Space
Public Space
วิเคราะห์พื้นท่ี่
พื้นที่ห้ามสร้างอาคารสิ่งปลูกสร้าง
พื้นที่ที่ติดกับทางสัญจรใช้ถนนร่วมกัน
พื้นที่ี่มีความสงบ
แนวต้นไม้
สร้างแนวแกนหลักขึ้นมา 2 แกน
แบ่งตามแนวแกนต้นไม้

SCHEMATIC

1
จากการวิเคราะห์บริบทโดยรอบของตัวไซต์
จะมีแนวแกนต้นไม้หลักอยู่ จึงได้ยึดแนวแกนต้นไม้วางตัวอาคารไปตาม concept แล้วเริ่มแบ่งโซนที่ติดกับถนนสาธารณะ
จะเป็นส่วน public ถัดมาจะเป็นส่วน semi public
ไปยังส่วน semi private และส่วน private
โดยแนวแกนหลักจะเป็นทางนำไปสู่อาคารวิปัสนา
ส่วนแนวแกนรองจะเป็นส่วนของอาคารที่พัก
2
ทดลองปรับเปลี่ยนสัดส่วนของอาคารและทางเดิน
การเข้าถึงอาคารวิปัสนาและเพิ่มพื้นที่
ในส่วนของลานหน้าที่พักที่ติดกับอาคารที่พักรวม
ให้มีพื้นที่ใช้สอยมากขึ้น
3
ทดลองปรับเปลี่ยนการวางอาคาร
ของที่พักรวมให้ mass วางแบบกระจายตัวมากขึ้น
ไม่เป็น mass ก้อนใหญ่
สามารถ flow คนให้เข้าถึงได้ง่ายขึ้นไม่กระจุกรวมกัน



DEVELOPS MODEL

1

2

3

4


ZONING DIAGRAM

Private Space
Semi Private Space
Semi Public Space
Public Space
Primary Adjacency
Secondary Adjacency

drawing & model
